燃气平板闸阀型号编制说明:
①、系列代号:本公司系列代号为ZD
②、特殊要求代号:K—抗硫型
③、阀门类型代号:Z—闸阀
④、驱动方式代号:4—正齿轮传动 5—伞齿轮传动 9—电动 9B—防爆电动(手轮传动略)
⑤、连接形式代号:4—法兰连接 6—对焊连接
⑥、结构形式代号:7—暗杆平行式单闸板
⑦、结构特点代号:W—无导流孔(有导流孔省略)
⑧、密封面材质代号:F—增强聚四氟乙烯
⑨、压力等级代号:公称压力为MPa的10倍、磅级为实际数
⑩、阀体材料代号:C—WCB、P—CF8、ZG1Cr18Ni9Ti R—CF8M、ZG1Cr18Ni12Mo2Ti
例1:ZDZ47F-10C注释:公称压力为1.0MPa、正齿轮传动、法兰连接、有导流孔、暗杆平行式单闸板闸阀,阀体材质为WCB,密封面材质为增强聚四氟乙烯。
例2:ZD(K)Z67F-16C注释:公称压力为1.6MPa、手动、对焊连接、有导流孔、抗硫暗杆平行式单闸板闸阀,阀体材质为WCB,密封面材质为增强聚四氟乙烯。
产品结构特点:
①阀体采用铸造结构。
②阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达 到轻松开、关阀门。
③阀座采用密封面上镶嵌PTFE,具有PTFE对金属和金属对金属的双重密封,PTFE密封面同时清除闸板脏物的作用。
④阀门的闸板,无论是全开或是全关始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。
⑤阀门在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。
⑥阀门关闭时能自动卸掉内腔高压(详见工作原理图),保证使用安全。
⑦采用封闭齿轮转动启闭指示机构,能长期清晰地反映阀门的启闭情况。
⑧直埋式阀门外表面采用环氧煤沥青防腐处理,能与管线同寿命。
ZDZ47F燃气平板闸阀工作原理(如下图所示):
(图1):阀门内部压力相当时闸板处于闭合状态,阀座表面PTFE密封环形成初始密封,每次阀门开或关时,阀座圈能清洁闸板两侧。
(图2):对阀门施加管理压力时压力作用于闸板,迫使它贴近出口阀座上PTFE环,压缩它直到闸板停在钢制阀座上,这样,就形成了双重密封,首先是PTFE对金属密封,然后是金属对金属密封,阀座也被牢固地捡到凹槽,在这一点O形圈阻止任何后部介质流。
(图3):阀体压力泄放后,形成进口密封,管道压力作用于进口阀座--使其移向闸板,这时形成PTFE对金属的密封,同时,O形圈与阀座凹槽形成紧密的密封。
(图4):阀门自动泄放多余的压力,当阀体压力大于管道压力时,由于热膨胀,进口阀座推向凹槽,阀体内多余的压力在阀座与闸板之间泄放到管道中。
产品性能规范:
压力等级 |
常温试验压力(MPa) |
适用温度 |
适用介质 |
|||||
壳体试验 |
左密封 |
右密封 |
低压气密封 |
普通型 |
抗硫型 |
|||
公称压力 (MPa)(PN) |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29~121℃或按用户要求 |
石油、天然气、水等非腐蚀性介质 |
含H2S、Co2 的石油、天然气、水等腐蚀性介质 |
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||
磅级(Lb)(Class) |
150 |
3.0 |
2.2 |
2.2 |
0.6 |
|||
300 |
7.5 |
5.5 |
5.5 |
0.6 |
产品主要参数:
基本型号 |
ZDZ47F、ZDZ67F、ZDZ447F、ZDZ467F、ZDZ547F、ZDZ567F、ZDZ9B47F、ZDZ9B67F |
||
压力等级范围 |
PN0.6~6.4MPa(Class150~900) |
||
通径范围 |
DN25~1000mm(1"~40") |
||
驱动方式 |
手轮驱动 |
齿轮动、气动、液动、电动 |
|
适用范围 |
Class 150~300 |
Class400 |
Class 150~900 |
1"~40" |
1"~28" |
1"~40" |
产品采用标准:
设计依据 |
GB |
API |
|
设计标准 |
JB/T5298 |
API 6D |
|
结构长度 |
法兰连接 |
GB/T 12221 |
API 6D |
焊接 |
GB/T 15188.1 |
||
连接法兰 |
GB/T 9113 JB/T 79 |
ASME B16.5 |
|
对焊端 |
GB/T 12224 |
ASME B 16.25 |
|
试验和检验 |
JB/T 9092 |
API 6D |
|
注:阀门可根据用户要求设计制造。 |
主要零件材料:
序号 |
零件名称 |
材料 |
GB |
||
1 |
排污堵头 |
25 |
2 |
阀体 |
WCB |
3 |
闸板 |
16Mn+ENP |
4 |
阀座 |
16Mn |
5 |
O形圈 |
NBR |
6 |
密封圈 |
PTFE |
7 |
阀杆螺母 |
ZQAL9-4 |
8 |
阀杆 |
1Cr13 |
9 |
垫片 |
柔性石墨+1Cr18Ni9 |
10 |
阀盖 |
WCB |
11 |
双头螺柱 |
35CrMo |
12 |
螺母 |
45 |
13 |
O形圈 |
NBR |
14 |
轴承 |
组件Package |
15 |
对开环 |
45 |
16 |
内六角螺钉 |
35 |
17 |
键 |
45 |
18 |
开关指示器 |
PTFE+1Cr18Ni9 |
19 |
手轮 |
Q235A |
20 |
螺母 |
35 |
主要零件材料:
序号 |
零件名称 |
材料 |
GB |
||
1 |
排污堵头 |
25 |
2 |
阀体 |
WCB |
3 |
闸板 |
16Mn+ENP |
4 |
密封圈 |
PTFE |
5 |
阀座 |
16Mn |
6 |
O形圈 |
NBR |
7 |
阀杆螺母 |
ZQAL9-4 |
8 |
阀杆 |
1Cr13 |
9 |
O形圈 |
NBR |
10 |
阀盖 |
WCB |
11 |
O形圈 |
NBR |
12 |
轴承 |
组件 |
13 |
对开环 |
45 |
14 |
内六角螺钉 |
45 |
15 |
双头螺柱 |
35CrMo |
16 |
螺母 |
NBR-18 |
17 |
键 |
45 |

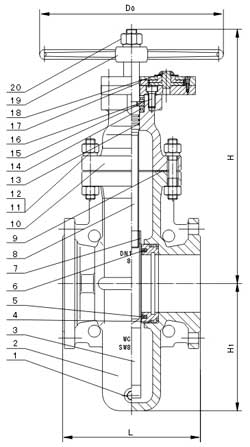

手动、齿轮传动、电动燃气平板闸阀结构图:
PN0.4-2.5MPa (Class150)主要外形尺寸及连接尺寸:
DN(mm) |
NPS(in) |
法兰 |
对焊 |
手动 |
齿动 |
齿动装置 |
电动 |
电动装置 |
||||||
L |
L1 |
H |
H1 |
D0 |
H |
H1 |
D0 |
H |
H1 |
D0 |
||||
25 |
1 |
165 |
- |
85 |
228 |
180 |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
11/4 |
165 |
- |
103 |
231 |
180 |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
11/2 |
178 |
- |
115 |
240 |
250 |
- |
- |
- |
- |
- |
- |
- |
- |
50 |
2 |
178 |
216 |
130 |
255 |
250 |
- |
- |
- |
- |
- |
- |
- |
- |
65 |
21/2 |
190 |
241 |
160 |
355 |
300 |
- |
- |
- |
- |
- |
- |
- |
- |
80 |
3 |
203 |
283 |
180 |
360 |
300 |
- |
- |
- |
- |
- |
- |
- |
- |
100 |
4 |
229 |
305 |
214 |
400 |
300 |
- |
- |
- |
- |
- |
- |
- |
- |
125 |
5 |
254 |
381 |
257 |
460 |
350 |
- |
- |
- |
- |
- |
- |
- |
- |
150 |
6 |
267 |
403 |
300 |
500 |
350 |
- |
- |
- |
- |
- |
- |
- |
- |
200 |
8 |
292 |
419 |
388 |
570 |
350 |
- |
- |
- |
- |
- |
- |
- |
- |
250 |
10 |
330 |
457 |
475 |
680 |
400 |
475 |
700 |
350 |
0型 |
475 |
710 |
500 |
SMC-03 |
300 |
12 |
356 |
502 |
547 |
750 |
450 |
547 |
870 |
350 |
0型 |
547 |
880 |
305 |
SMC-00 |
350 |
14 |
381 |
572 |
625 |
875 |
450 |
625 |
995 |
450 |
1型 |
625 |
1015 |
305 |
SMC-00 |
400 |
16 |
406 |
610 |
712 |
1000 |
500 |
712 |
1120 |
450 |
1型 |
712 |
1130 |
305 |
SMC-00 |
450 |
18 |
432 |
660 |
785 |
1130 |
500 |
785 |
1280 |
450 |
1型 |
785 |
1360 |
305 |
SMC-0 |
500 |
20 |
457 |
711 |
880 |
1200 |
600 |
880 |
1350 |
450 |
1型 |
880 |
1430 |
305 |
SMC-0 |
600 |
24 |
508 |
813 |
1045 |
1420 |
800 |
1045 |
1570 |
500 |
2型 |
1045 |
1650 |
305 |
SMC-1 |
700 |
28 |
610 |
914 |
1190 |
1650 |
800 |
1190 |
1800 |
500 |
2型 |
1190 |
1910 |
305 |
SMC-1 |
800 |
32 |
660 |
914 |
1360 |
1880 |
1000 |
1360 |
2040 |
500 |
2型 |
1360 |
2140 |
305 |
SMC-1 |
900 |
36 |
771 |
1016 |
1510 |
2100 |
1000 |
1510 |
2280 |
600 |
3型 |
1510 |
2390 |
458 |
SMC-2 |
1000 |
40 |
811 |
- |
1715 |
2300 |
1200 |
1715 |
2480 |
600 |
3型 |
1715 |
2590 |
458 |
SMC-2 |
PN4.0-5.0MPa(Class300) 主要外形尺寸及连接尺寸:
DN(mm) |
NPS(in) |
法兰 |
对焊 |
手动 |
齿动 |
齿动装置 |
电动 |
电动装置 |
|||||||
L |
|||||||||||||||
GB |
API |
L1 |
H |
H1 |
D0 |
H |
H1 |
D0 |
|
H |
H1 |
D0 |
|||
25 |
|
165 |
165 |
165 |
85 |
238 |
180 |
- |
- |
- |
- |
- |
- |
- |
- |
32 |
|
178 |
178 |
178 |
103 |
238 |
180 |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
|
190 |
190 |
190 |
115 |
245 |
250 |
|
|
|
|
|
|
|
|
50 |
|
216 |
216 |
216 |
130 |
265 |
250 |
|
|
|
|
|
|
|
|
65 |
|
241 |
241 |
241 |
160 |
365 |
300 |
|
|
|
|
|
|
|
|
80 |
|
283 |
283 |
283 |
180 |
375 |
300 |
|
|
|
|
|
|
|
|
100 |
|
305 |
305 |
305 |
214 |
420 |
300 |
|
|
|
|
|
|
|
|
125 |
|
381 |
381 |
381 |
257 |
480 |
350 |
|
|
|
|
|
|
|
|
150 |
|
403 |
403 |
403 |
300 |
520 |
350 |
|
|
|
|
|
|
|
|
200 |
|
419 |
419 |
419 |
388 |
590 |
350 |
388 |
710 |
350 |
0型 |
388 |
720 |
305 |
SMC-00 |
250 |
|
457 |
457 |
457 |
475 |
700 |
400 |
475 |
820 |
350 |
0型 |
475 |
830 |
305 |
SMC-00 |
300 |
|
502 |
502 |
502 |
547 |
780 |
450 |
547 |
900 |
450 |
1型 |
547 |
910 |
305 |
SMC-0 |
350 |
|
572 |
762 |
762 |
625 |
895 |
450 |
625 |
1015 |
450 |
1型 |
625 |
1095 |
305 |
SMC-0 |
400 |
|
610 |
838 |
838 |
712 |
1020 |
550 |
712 |
1150 |
450 |
1型 |
712 |
1230 |
305 |
SMC-0 |
450 |
|
660 |
914 |
914 |
785 |
1150 |
700 |
785 |
1300 |
500 |
2型 |
785 |
1400 |
305 |
SMC-1 |
500 |
|
711 |
991 |
991 |
880 |
1220 |
800 |
880 |
1370 |
500 |
2型 |
880 |
1470 |
305 |
SMC-1 |
600 |
|
787 |
1143 |
1143 |
1045 |
1440 |
1000 |
1045 |
1620 |
600 |
2型 |
1045 |
1730 |
305 |
SMC-1 |
PN6.4MPa (Class400) 主要外形尺寸及连接尺寸:
DN(mm) |
NPS(in) |
法兰 |
对焊 |
手动 |
齿动 |
齿动装置 |
电动 |
电动装置 |
||||||
L |
L1 |
H |
H1 |
D0 |
H |
H1 |
D0 |
H |
H1 |
D0 |
||||
50 |
2 |
216 |
250 |
158 |
265 |
300 |
- |
- |
- |
- |
- |
- |
- |
- |
65 |
21/2 |
241 |
280 |
190 |
365 |
300 |
- |
- |
- |
- |
- |
- |
- |
- |
80 |
3 |
283 |
310 |
225 |
375 |
350 |
- |
- |
- |
- |
- |
- |
- |
- |
100 |
4 |
305 |
350 |
255 |
420 |
350 |
- |
- |
- |
- |
- |
- |
- |
- |
125 |
5 |
381 |
400 |
275 |
480 |
400 |
- |
- |
- |
- |
- |
- |
- |
- |
150 |
6 |
403 |
450 |
330 |
520 |
400 |
- |
- |
- |
- |
- |
- |
- |
- |
200 |
8 |
419 |
550 |
410 |
590 |
500 |
388 |
710 |
350 |
0型 |
388 |
720 |
305 |
SMC-0 |
250 |
10 |
457 |
650 |
490 |
700 |
500 |
475 |
820 |
350 |
0型 |
475 |
830 |
305 |
SMC-0 |
300 |
12 |
502 |
750 |
570 |
780 |
600 |
547 |
900 |
450 |
1型 |
547 |
910 |
305 |
SMC-0 |
350 |
14 |
762 |
850 |
625 |
910 |
600 |
625 |
1015 |
450 |
1型 |
625 |
1095 |
305 |
SMC-1 |
400 |
16 |
838 |
950 |
735 |
1020 |
700 |
712 |
1150 |
450 |
1型 |
712 |
1230 |
305 |
SMC-1 |
